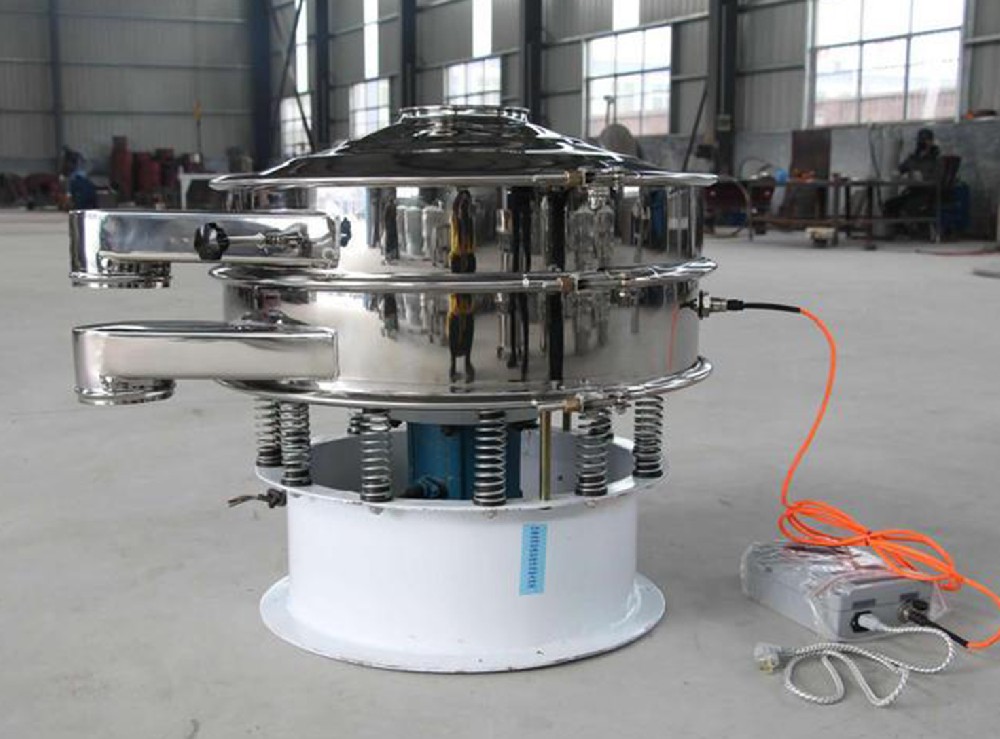

旋振篩一種振動篩分裝置,它圍繞它的重 心來振動。振動是通過運動發生器軸桿上部與底端的偏心重量塊來產生的?!爸悄苕i緊裝置”的頂部重量塊的旋轉可產生水平面內的振動,導致物料穿過篩布向邊緣移動。底部重量塊產生垂直和切向激振力,使機器傾斜。下部重量塊相對于上部重量塊的超前角提供了螺旋篩分形態的變化控制,操作人員可以設定物料穿過篩面的速度和螺旋狀形態,以便為任何物料提供較大的處理能力和篩分效率。
三維振動,精確篩分,可篩分細至500目的顆粒。
篩選范圍廣,高四層,能同時進行二到五個等級料段的分選或過濾。
智能調節裝置,易于調節偏心角和激振力,以滿足不同物料的篩分需求。
束環設計,可快速更換篩網。
清網裝置,有效解決篩面堵塞。
全封閉式設計,無物料泄漏。
雜質、粗料自動排出,可連續作業。
整機壽命長,噪音小,體積小,不占空間,移動方便。
制藥(中藥粉、西藥粉等)
食品(糖粉、食鹽、米粉、奶粉、豆漿、醬油、果汁等)
化工(樹脂、涂料、化妝品、油漆等)
回收(廢油、廢水、活性炭、助劑等)
金屬、冶金(鋁粉、鉛粉、銅粉、合金粉、電磁性材料、耐火材料等)
旋振篩是由直立電機作振動源,上下兩端安裝有偏心錘將電機的旋轉運動轉換成水平-垂直-傾斜三次元運動,然后將這個運動傳遞給篩面,使物料在篩面上做外擴漸開線運動,具有物料運行的軌跡長,篩面利用率高等優點,可以對物料進行精細篩分、概率篩分。通過改變振動電機的上下2塊偏心塊的夾角和質量,振動電機即可帶動設備產生不同大小的振動力,從而改變水平或垂直方向的振動幅度,進而改變篩分的流量和效率。
型號 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | H (mm) | I (mm) | 單層高度(mm) | 雙層高度(mm) | 三層高度(mm) |
S49-600 | 530 | 430 | 246 | 600 | 100 | 70 | 391 | 415 | 785 | 910 | 1040 |
S49-800 | 680 | 580 | 246 | 800 | 125 | 80 | 514 | 430 | 855 | 1005 | 1155 |
S49-1000 | 800 | 700 | 246 | 1000 | 150 | 95 | 615 | 430 | 865 | 1015 | 1065 |
S49-1200 | 975 | 855 | 400 | 1200 | 180 | 100 | 717 | 550 | 1020 | 1170 | 1320 |
S49-1500 | 1190 | 1050 | 400 | 1500 | 180 | 116 | 866 | 545 | 1090 | 1270 | 1440 |
S49-1800 | 1580 | 1440 | 400 | 1800 | 200 | 150 | 1070 | 675 | 1230 | 1400 | 1570 |
S49-2000 | 1800 | 1640 | 400 | 2000 | 200 | 190 | 1210 | 685 | 1280 | 1445 | 1615 |
